一、简述
本设备适用于火力发电厂粉煤灰输送管道中,作介质输送分配用,也可用于粮食、水泥等部门的输送管道。
二、工作原理
本设备通过手动、气动或电动操作挡板门切换介质流向,从而达到介质换向输送的目的。

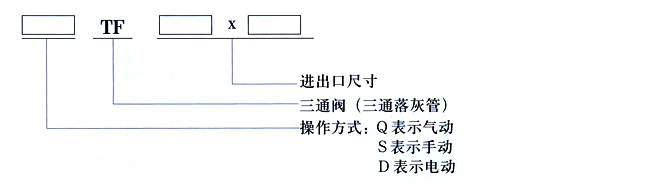

三、型号意义
四、主要技术参数
型号 | STF250 | QTF300 | DTF400 | STF400 | DTF700 | DTF800 | |||
进出口尺寸 | ㎜ | 250×250 | 300×300 | 400×400 | 400×400 | 700×700 | 800×800 | ||
夹角 | а | 80° | 70° | 60° | 80° | 60° | 60° | ||
适用温度 | ℃ | ≤200℃ | |||||||
电动推杆型号 | -- | -- | DT30020 | -- | DT30050 | DT50050 | |||
气缸型号 | QGA-100×200J | -- | -- | -- | -- |

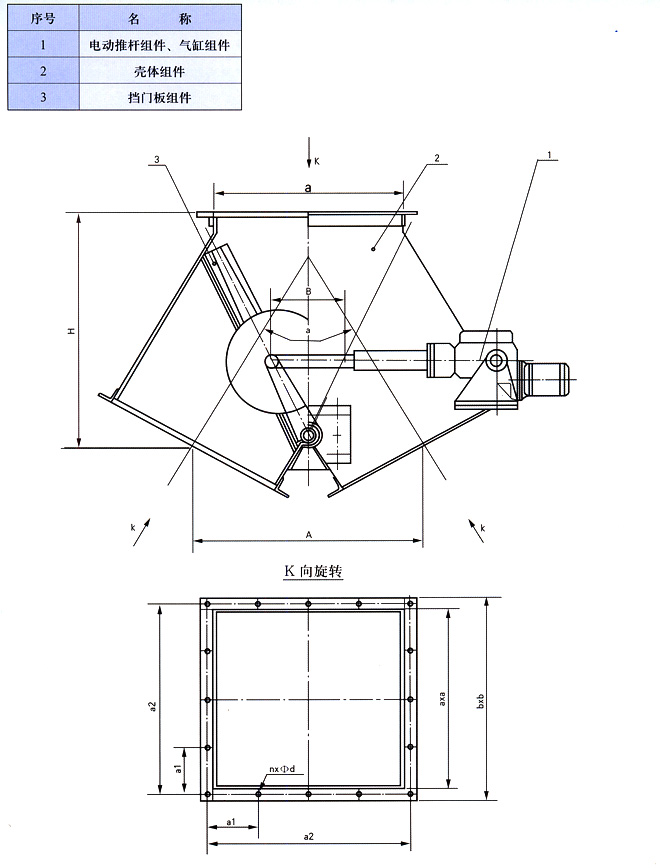

五、外形尺寸
型号 | H | а | A | a×a | b×b | n×Фd | a1 | a2 |
STF250 | 500 | 80° | 600 | 250×250 | 380×380 | 16×Ф14 | 82.5 | 330 |
QTF300 | 475 | 70° | 506 | 300×300 | 430×430 | 16×Ф14 | 95 | 380 |
DTF400 | 612 | 60° | 570 | 400×400 | 524×524 | 20×Ф14 | 94 | 470 |
STF400 | 475 | 80° | 506 | 400×400 | 510×510 | 20×Ф14 | 92 | 460 |
DTF700 | 1066 | 60° | 1000 | 700×700 | 846×846 | 24×Ф14 | 130 | 780 |
DTF800 | 1246 | 60° | 1150 | 800×800 | 946×946 | 24×Ф14 | 148 | 888 |
